在实际工业测量中，插入式超声波流量计是比较理想的节能仪表，适用性强，性价比高。特别是在测量大量流量时，节能效果更加明显。插入式超声波流量计也需要专门的安装选拔才能发挥效用。LRF-3000S超声波流量计的插入式传感器相比其他普通款的优势在它于采用304不锈钢，耐温达130摄氏度；采用航空口插头密封设计，无需自己接线，更便于安装调试；防水等级达到了IP68. 适应温度: -40℃ ~ +130℃。传感器采用我们特有生产制造工艺及配对技术，零点范围可以控制在0.03m/s 内。每一对传感器静态之间的时差＜2 纳秒，从而有效保证测量时差的真实性。
超声波流量计显示，如果仪表安装在室内，需要避免变频控制箱等干扰源，电源应选择干净的220V。由于传感器的安装位置，被测试管路的状态对测量精度有很大影响，因此请选择符合以下条件的位置：下面一起看一下插入式超声波流量计的安装方法和注意事项！

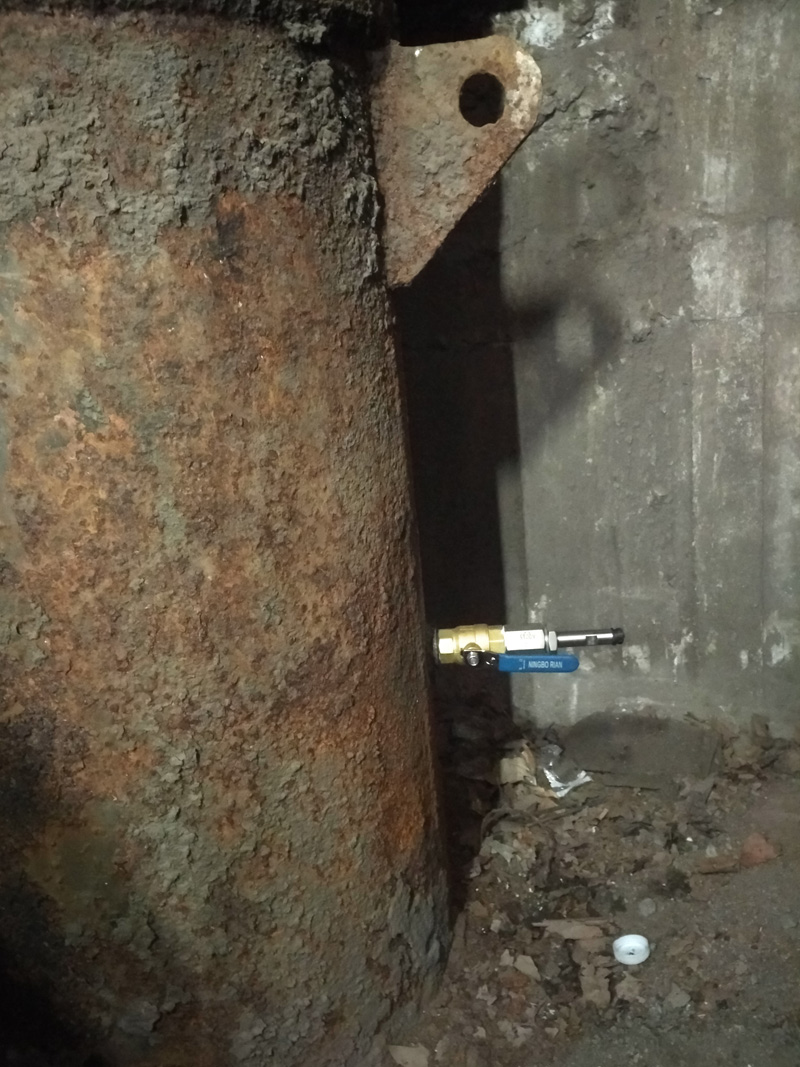

通常插入式的超声波流量计由主机和一对插入的传感器组成。安装时，应预先测量和计算测试管道的周长，确定两个探头的安装点，然后使用专业工具在管道上打孔，安装底座和球阀以固定传感器。焊接支架后，要确保焊接周围不漏水，支架螺纹上可以缠上生料带或油渍。根据探头的深度，可以确定管道壁和结垢的总厚度，旋转探头可以调整声音锶表面收发光束角度，安装后可以按照说明准确测量管道流体流速，计算流量。
.jpg)
插入式超声波流量计安装注意事项
插入式超声波流量计在安装时有以下几点考虑。
(1)直管段要求
由于插入式超声波流量计信号强，安装仪表前必须满足最初10D(测量的管道内径)后的5D直管段，仪表才能正常工作。当然，此管段不能是顶端部分。在10D之前，不是泵，而是出口、非传统阀门。
(2)测试的流体处于湍流状态
一般来说，超声波流量计可以测量的流速范围为0~15m/s，但这只是一个可测量的范围。事实上，从层流到湍流计系数都有很大的变化，所以很多超声波流量计都规定了一定的最小流速。
(3)安装位置
插入式超声波流量计的传感器在安装时应尽可能位于管道侧的正侧线上。这样可以避免上部泡沫或下部沉淀物，减少误差的可能性。一般要求应安装在水平、倾斜或垂直管道上，垂直管道应选择流体向上流动的管段，以避免测量点出现未满的管道流。
(4)管道的实际磨损
插入式超声波流量计在安装前应事先调查实际测量的管道内壁磨损情况。例如内壁不能有严重的结垢和生锈。测量的管道内壁污垢严重，生锈，表面粗糙，会影响信号传播(W型安装时)或管道内径决定大小。这个大小变成1%的话，体积流量可能会出现2%的误差。以上是与插入式超声波流量计安装方法及注意事项相关的科普。流量计的准确度不同，安装要求也不同，所以安装前安装后要做好充分的准备和仔细的检查。
