在工业现场,测量流体流量的仪表统称为流量计或流量表。是工业测量中重要的仪表。随着工业的发展,对流量测量的准确度和规模要求越来越高,为了适应多种用处,各种类型的流量计相继问世,广泛应用于石油天然气、石油化工、水处理、食品饮料、制药、能源、冶金、纸浆造纸和建筑材料等行业。那么,超声波流量计安装位置的工况要求都有哪些呢?

超声波流量计选择安装点应考虑整个管道、稳定流、结垢、温度、压力、干扰等的影响。

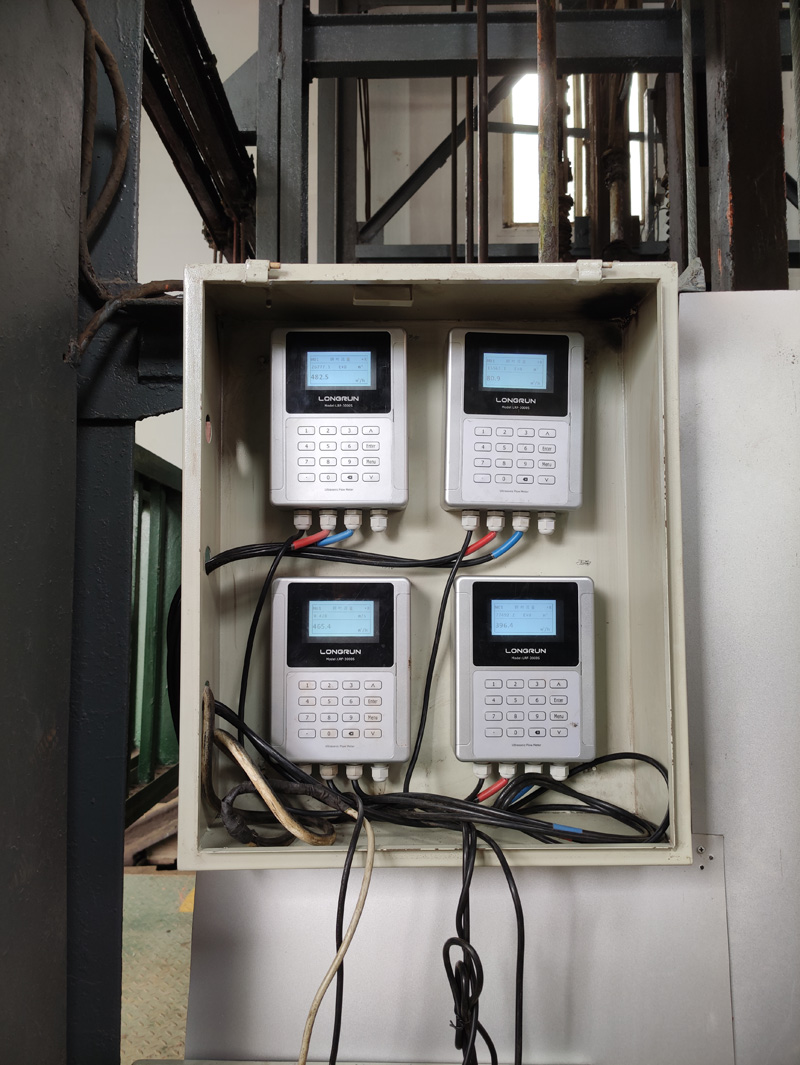

龙润壁挂超声波流量计
1.满管:选择充满流体的材质均匀且易于超声波传输的管段,例如垂直管段(流体向上流动)或水平管段。
2.稳流:安装距离应为上游直径10倍以上,下游直径5倍以上,应选择弯头、变径等均匀直线段,安装点应远离阀门、水泵、高压电器、变频器等干扰源。
3.不要安装在管道系统中具有点或自由出口的垂直管道(流体向下流动的管道)上
4.对于开口或半满管管道,流量计应安装在u型管段上。
5.安装点的温度和压力必须在传感器工作的范围内。
6.充分考虑管道内壁的时机:如果选择无绒管道也不能满足,可以考虑内衬的时机,获得更好的测量准确度。
7.两个传感器必须安装在管道轴面的水平方向,并且必须安装在轴水平位置45范围内,这样上部投诉管、气泡或下部沉淀等现象就不会影响传感器的正常测量。如果不能由安装地点空间水平对称安装,则可以在管子内部没有部分气泡的情况下垂直或倾斜安装传感器。

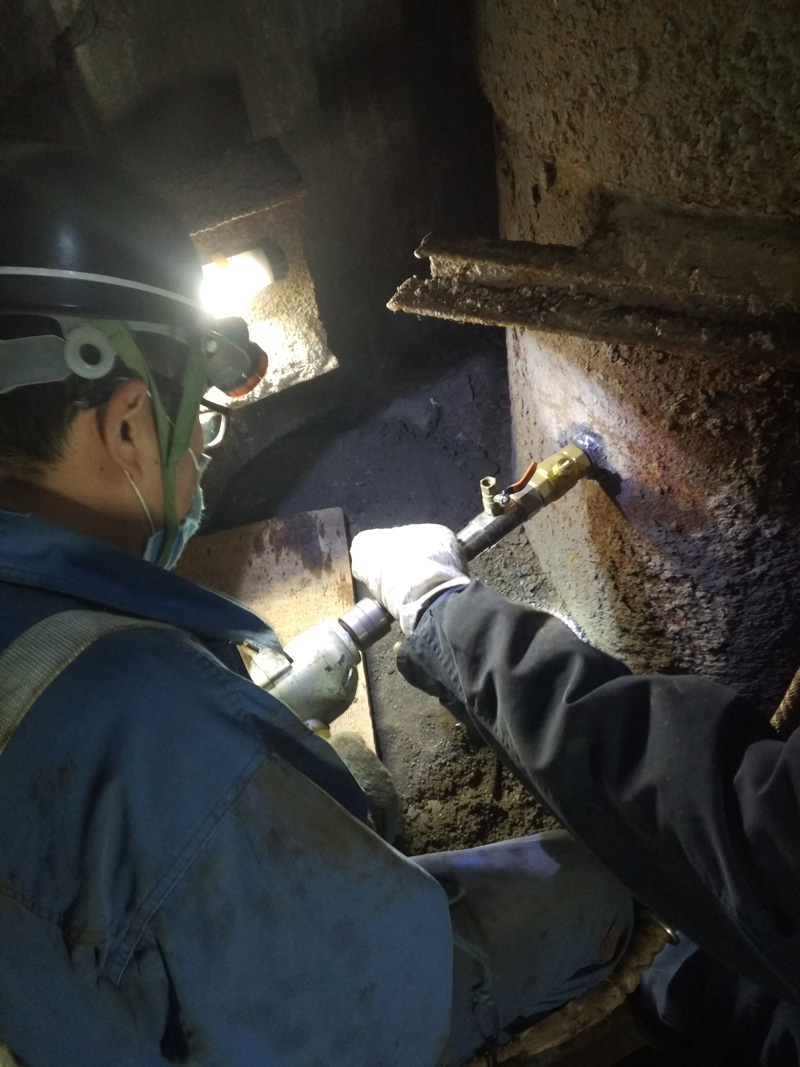

插入传感器钻孔安装超声波流量计传感器
超声波流量计的选择容易忽略问题
第一,超声波流量计可以测量水、气、油的各种介质,其应用领域非常广泛。便携式超声波流量计探头不受介质影响,直接安装在管道外壁上,安装方便快捷,不需要切断工艺管道,不需要工艺停车,不存在压力损失。适合测量腐蚀性介质和超纯介质,其压力损失也几乎为零,流量测量的便利性和经济性很好。
第二,在有危险的场合,应使用防爆超声波流量计
3.管道式超声波流量计应用超声波传输时间测量流速,没有移动部件。超声波在测量管道内向水流方向传输,然后返回,用测量的两束超声波时间差计算流速。这种超声波流量计对介质、温度、电导率和污染物不敏感。
