管段式超声波冷/热量计

  • 产品介绍
  • 产品实物图
  • 技术参数
  • 资料下载
  • 安装视频

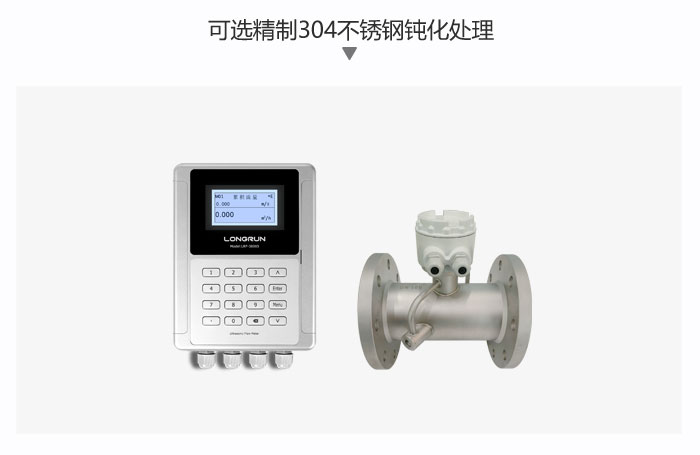

名称:管段式超声波冷/热量计
型号: LRF-3000SG-R


简要描述:
 LRF-3000SG-R型一体式超声波冷/热量表与二次表传输距离可达1000米以上,组网十分方便、快捷。采用的是自主研发的TGA时差式的测量技术。TGA测量技术相比国内其他家普通的TDC算法,是一种更高速、更高精度测量过程时间的算法。



产品特点:

传输距离远   组网快捷
     一次表与二次表传输距离可达 1000 米 以上,组网十分方便、快捷。
测量范围大
    选用不同型号的传感器 , 可实现口径 DN15 ~ DN 2000mm 管道流量的测量
支持中英文菜单
     不同版本的流量表 , 可支持中文或英文菜单 , 方便快捷
可靠性高
     采用低电压、多脉冲发射电路,测量精度、使用寿命及可靠性大幅提高
强大的记忆功能
     日累积可记录前 64 天 , 月累积前 32 个月 (2 年 ), 并且增加了年月日记录内容。年月日累积数据都可以通过 MODBUS 协议读出



工作环境:

主机 传感器
防护等级 IP68 IP68
温度 -20~60℃ -30~160℃



标准型管段式传感器参数:
公称口径
(DN)
压力等级
(P)
长度
L
法兰尺寸 法兰标准
外径
D

螺栓孔中
心圆直径
D1
螺栓孔直
径×数量
Φ
×n
密封面
直径
D2
法兰厚度 螺栓
规格
c f
40 1.6 300 150 110 18×4 84 18 2 M16×60 GB/T9119-2010
50 1.6 300 165 125 18×4 99 20 2 M16×70
65 1.6 300 185 145 18×4 118 22 2 M16×70
80 1.6 225 200 160 18×8 132 20 2 M16×70
100 1.6 250 220 180 18×8 156 22 2 M16×80
125 1.6 275 250 210 18×8 184 22 2 M16×80
150 1.6 300 285 240 22×8 211 24 2 M20×80
200 1.6 350 340 295 22×12 266 26 2 M20×90
250 1.6 450 405 355 26×12 319 28 2 M22×90
300 1.6 500 460 410 26×12 370 32 2 M22×90
350 1.0 550 500 460 23×16 428 28 4 M20×80
400 1.0 600 565 515 25×16 482 30 4 M22×90
450 1.0 700 615 565 25×20 532 30 4 M22×90
500 1.0 800 670 620 25×20 585 32 4 M22×90
600 1.0 1000 780 725 30×20 685 36 5 M27×110
700 0.6 1100 860 810 25×24 775 32 5 M22×90
800 0.6 1200 975 920 30×24 880 32 5 M27×100
900 0.6 1300 1075 1020 30×24 980 34 5 M27×100
1000 0.6 1400 1175 1120 30×28 1080 36 5 M27×110

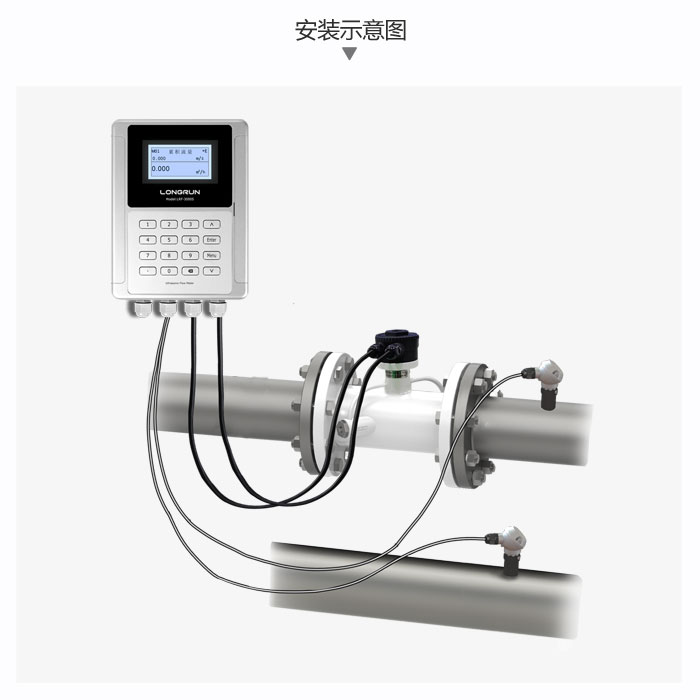

测量示意图

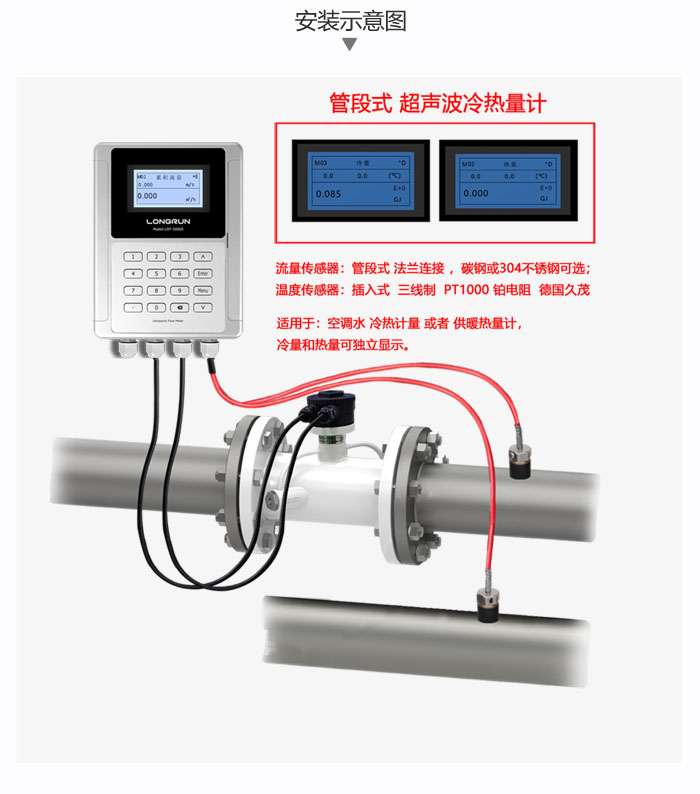

管段式热量计示意图




性能指标
流速范围 0 m/s ~± 12 m/s
精度 测量值的±1.0%
重复性 0.2%
测量管径 DN25~DN1200mm
功能指标
输出 模拟输出:0/4~20mA,最大负载750Ω
脉冲输出:0~9999Hz,OCT输出(最大和最小频率可调)
继电器输出:最高频率1Hz(1A@125VAC或2A@30VDC
通讯协议 RS232 & RS485.Modbus协议
SD 卡
(选配 )
最大存储: 32G,512 天
存储间隔时间: 1 ~ 99999秒(可设定)
电源 10 ~ 36 VDC或者AC90~245V.
键盘 16位按键
显示 240*128 ,4行LCD显示
温度 变送器:  - 40℃ ~ 60℃
外夹式传感器: - 40 ℃ ~ 80 ℃(常温)
外夹式传感器: - 40 ℃ ~ 130 ℃(高温)
湿度 Up to 0 ~ 99% RH, non - condensing.
物理指数
变送器 PC/ABS, IP65.
传感器 传感器和信号电缆一体式设计,无需自己接线;防护等级IP68,可浸水工作
标准电缆长度:9m,最长可延长至300
包装 20*22*23.5cm, 3.0kg
