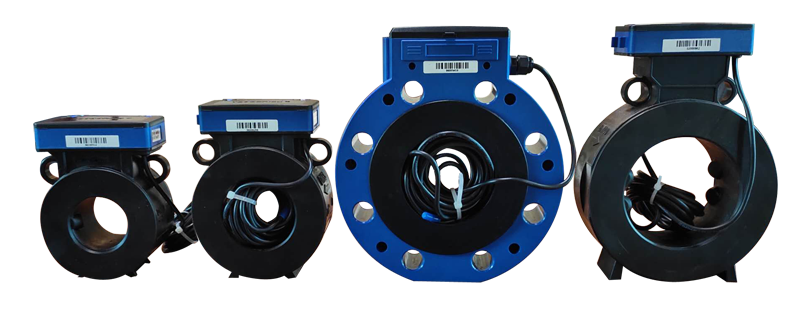

全新一代T3-1-2卡片式超声波水表是采用超声波时差测量技术，依据GB/T778.1-2007、ISO4064-1:2005等标准研发的一款高度集成的产品。是专为农业灌溉、园林管理、水资源监控设计的新型水表。 它是一种采用尼龙作为主体材料的全塑料型智能水表。通过把只有50毫米厚度的表体夹装在管道的两片法兰之间安装在管道上。
新一代卡片水表的主要特点：
新一代的卡片式超声波水表使用了类似德国某公司超声波流量计的那种通过采集信号波形进行波形相关等运算得到传播时差的技术，因而具有了高精度、低漂移、抗干扰，稳定可靠等显著特点。
该款智能水表还使用了具有30dB动态范围的信号采集硬件，因而可以抵抗中等程度的管道内部结垢，可适用于浑浊的含泥含沙量较高的水体计量。
该款智能水表采用防水密封胶灌封，可以浸水工作。
相比老一代卡片水表，新表体积小，故障率低，更加可靠且价格便宜。低价格，高性能，IP68 防护等级； 精度高100:1 量程比；管道本体探头，不易结垢；超声波信号自适应能测量含杂质水；单芯片SOC数字化时差处理；多行带状态显示，触摸按键操作；双接口 RS485和MBUS；MODBUS,MBUS,CJ188等多通讯协议；可外接供电工作；可靠且价格低适合大批量应用。
新一代卡片水表的主要特点：
1） 量程比 优于40:1
2） 采用标准：ISO4064B 级（2 级），量程范围内 2%精度
3） 防护等级：IP68
4） 低起始流速至每秒1 毫米，低零点漂移（数值待定）。
5） 显示：多行同时显示9 位长累积量、6 位长瞬时量，信号强度，电池状态、流向、通讯状态
6） 流量单位选择： 立方米,美国加仑,公升，立方英尺,Acre Feet。
7） 操作： 双电容触摸按键，支持滑动操作。
8） 输出：可选2 路OCT 输出，可仿真机械水表的双脉冲输出
9） 通讯接口： 标配RS485 和红外接口。可选MBUS，Lora/NB-iot,USART 接口
10） 支持的通讯协议：MBUS，MODBUS，ASCII，CJ188
11） 供电：3.6V4AH 一次性锂电池供电，寿命>6 年
12） 软件现场升级： 是
13） 使用技术：单通道超声波原理、波形分析、相关运算、信号幅度自适应。
流量参数：
| 公称
直径
（mm）
|
外形尺寸 | 法兰尺寸 | 重量(Kg) | ||||||||
| L | H1 | H2 | W1 | W2 | 外径 D | 螺栓孔中心
圆直径
D1
|
螺栓孔径
×实际数量
φ×n
|
密封面 | |||
| 密封面直径 D2 | 密封面厚度f | ||||||||||
| DN50 | 50.8 | 52 | 91 | 58 | 58 | 102 | 125 | 16.5×2 | 102 | 2 | 0.7 |
| DN65 | 50.8 | 60.5 | 97 | 63.5 | 63.5 | 120 | 145 | 16.5×2 | 120 | 2 | 0.7 |
| DN80 | 50.8 | 70 | 132 | 68 | 68 | 135 | 160 | 16.5×2 | 135 | 2 | 0.9 |
| DN100 | 50.8 | 80 | 140 | 79 | 79 | 158 | 180 | 16.5×2 | 158 | 2 | 1.0 |
| DN125 | 50.8 | 95 | 145 | 94 | 94 | 188 | 210 | 16.5×2 | 188 | 2 | 1.2 |
| DN150 | 50.78 | 107 | 157 | 106 | 106 | 212 | 240 | 20.5×2 | 212 | 2 | 1.4 |
