1、超声波流量计的工作原理

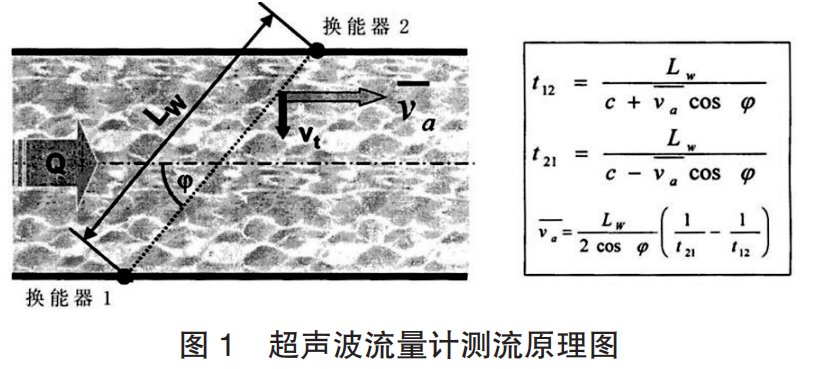

一套完整的超声波流量计由超声波发生器、超声波接收器、电子线、流量指示、累计系统等结构组成。超声波流量计流量测量原理如图1所示。
如图1所示，超声波流量计流量测量的主要原理是检测流体流量对超声波的影响，测量流量，主要利用时差法。首先向转换器1发射超声波，通过通道壁1、流体、通道壁2，然后由另一侧的转换器2接收。同时，转换器也发射相同频率的超声波，通过通道壁2、流体、通道壁1后，由转换器1接收。但是，由于流速的存在，两者接收的时间不同，有一些时间差，可以通过时间差知道流速，从而获得特定的流量值。
2、超声波流量计的安装调试
超声波流量计的安装调整主要包括：
(1)安装转换器。首先要确定交换器安装的具体位置，在引水工程通道两侧正确确定适合交换器安装的位置，使用激光经纬仪确定位置，确保交换器和水路的中心线成45度角。转换器安装完成后，结合调水项目的实际情况，确定安装参数，如声音长度、声音角度、水位计高程等。
(2)主机安装。超声波流量计主机安装的关键是确保超声波信号线和电源线正确连接。特别是安装信号线时，两端要做标记，以免发生误接和混乱。
(3)系统调试。首先，输入超声波流量计测量安装参数。如果水道有水，则通过流量计进行自检，检查各声道的实际运行情况，在净水状态下再检查一次，在净水状态下水流测量值为零，间接检查流量计的准确性。最后，检查超声波流量计输出参数，如果一切都符合设计要求，即可正常使用。
