F6小管径超声波流量计耦合贴的使用方法

时间:2022-05-11 来源:龙润仪表
位置 : 龙润仪表 > 新闻资讯 > 正文
小管径超声波流量计,DN15-DN40小管径的首选 。安装简单,操作方便。无须破管也无须长时间停机施工,轻轻松松在几分钟内完成安装。超声波流量计的安装大致相似,但是F6款小管径超声波流量计的传感器耦合不一样,一般都是外夹式和插入式,F6是只需要用小小的耦合贴就可以完成。下面就详细指导一下耦合贴的使用方法:
耦合贴

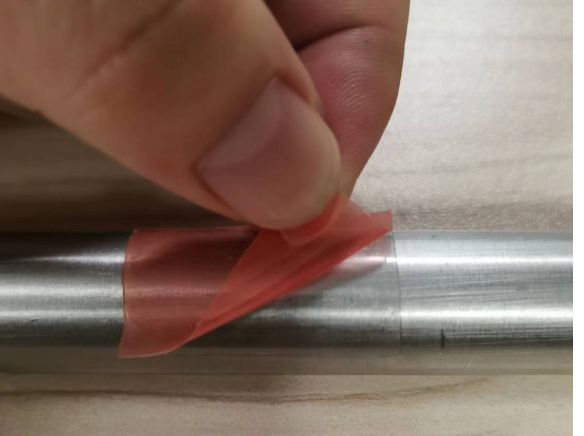

1.先将管段上选取好的安装位置清理干净,包括铁锈、油漆以及灰尘等,然后取出耦合贴,截取长度约30mm的耦合贴粘贴到下游传感器将要安装到管段上的位置,并撕掉背面贴纸;

2.根据水流方向,将下管夹的下游传感器对准贴合到耦合贴上,同时卡住管段,注意贴合以后不要大力扭动下管夹,避免造成耦合贴褶皱,影响后续测量,然后用绑带将下管夹固定在管段上;

3.再次截取长度约30mm的耦合贴,粘贴到上游传感器将要安装到管段上的位置,撕掉背面贴纸,将主机的四个导轴插入下管夹对应的四个导轴孔,此时同样注意不要晃动主机,再用配套的四颗螺丝采用对角拧紧的方法固定好,最后将上下游传感器连接起来并拧紧;

4.通电开机进入M27校准界面,将功率设置为高,再进入M04界面,右上角显示R表示机器正常;上下游信号强度(UP、DN)都大于82,正常;信号质量(Q)大于80,正常;耦合贴使用正确。
