LRF-3300S超声波流量计作为0.5级高精度的仪表，有着充分的优势，深受广大客户的信赖。变送器：为全铝合金壳体CNC加工，表面喷砂氧化，质感强，高端大气；240*128，4行LCD显示屏，防护等级IP67;外夹式传感器：为全铝合金，表面硬质氧化密封设计，与信号电缆密封灌胶一体式制作，防护等级真正的IP68;适用管径范围：DN25-DN5000mm，
下面来就先讲一讲变送器的安装：
客户在进行接线时应特别注意流量计的电源类型。厂家提供的标准电力供应是90~245VAC。为确保变送器的正常工作，在进行接线时，应注意以下方面：保证电源连接与变送器标牌上的显示规格一致；变送器可接两种类型电源：交流电90~245VAC，直流10~36VDC。
变送器接线：一旦流量计已经按照要求安装在指定位置，便可以开始接线。打开变送器上盖，可以看到电源板上的接线端口，从左往右，依次为：交流电（AC 90~245V）、直流电（DC 10-36V）、继电器输出（RELAY）、OCT输出（OCT OUT）、传感器接线（TRANSDUCER）、4-20mA输出、RS232输出（RS232）、RS485输出（RS485）、模拟信号输入（ANALOG IN）（注：此端口只用于热能计）。
超声波流量计在所有流量计的安装中是最简单便捷的。只要选择一个合适的测量点、把测量点处的管道参数输入到流量计中，把传感器安装在管道上即可进行测量。
适用温度：-40-80℃；变送器输出信号满足：4-20mA和HART协议；（HART定制），精度优于1%，带8G SD卡，并有专用软件对存储数据进行流量数据分析和保存；电源支持 AC220和DC24 两种电源供电。
下面来就先讲一讲变送器的安装：
包装箱里有一张“安装定位图”，请把它拿出来，张贴到需要安装流量计的位置，然后在标示有螺丝的位置使用6mm 的钻头，钻4 个安装孔。把随机塑料袋中的胶塞及安装螺钉取出，然后用锤子把胶塞敲进钻出的孔中，接着打开流量计，把流量计摆放到刚才钻孔的位置，然后使用螺钉把流量计固定好。
客户在进行接线时应特别注意流量计的电源类型。厂家提供的标准电力供应是90~245VAC。为确保变送器的正常工作，在进行接线时，应注意以下方面：保证电源连接与变送器标牌上的显示规格一致；变送器可接两种类型电源：交流电90~245VAC，直流10~36VDC。
变送器接线：一旦流量计已经按照要求安装在指定位置，便可以开始接线。打开变送器上盖，可以看到电源板上的接线端口，从左往右，依次为：交流电（AC 90~245V）、直流电（DC 10-36V）、继电器输出（RELAY）、OCT输出（OCT OUT）、传感器接线（TRANSDUCER）、4-20mA输出、RS232输出（RS232）、RS485输出（RS485）、模拟信号输入（ANALOG IN）（注：此端口只用于热能计）。
具体接线，请参照：对于双绞屏蔽传感器电缆线，棕色线为信号“+”，蓝色线为信号“-”，黑色线为屏蔽线。
选择测量点时要求选择流体流场分布均匀的管段部分，以保证测量精度。安装时，应遵循以下原则：
选择充满流体的管段，如管路的垂直部分（流体最好向上流动）或充满流体的水平管段。
测量点要选择距上游10 倍直径（10D）、下游5倍直径（5D）以内的均匀直管段，该范围内没有任何阀门、弯头、变径等干扰流场的装置。直管段长度推荐采用下表所示的数值。
在水平管段上，传感器应安装在管的9点、3 点钟位置，应避开6点、12 点的位置，以免管道底部沉淀物或管道上部的气泡、气穴引起信号的衰减。
要保证测量点处的温度在可工作范围以内。
充分考虑管内壁结垢状况，尽量选择无结垢的管段进行测量，不能完全满足时，需把结垢考虑为衬里以求得到较好的测量精度。
现在开始对我们传感器的安装讲解：

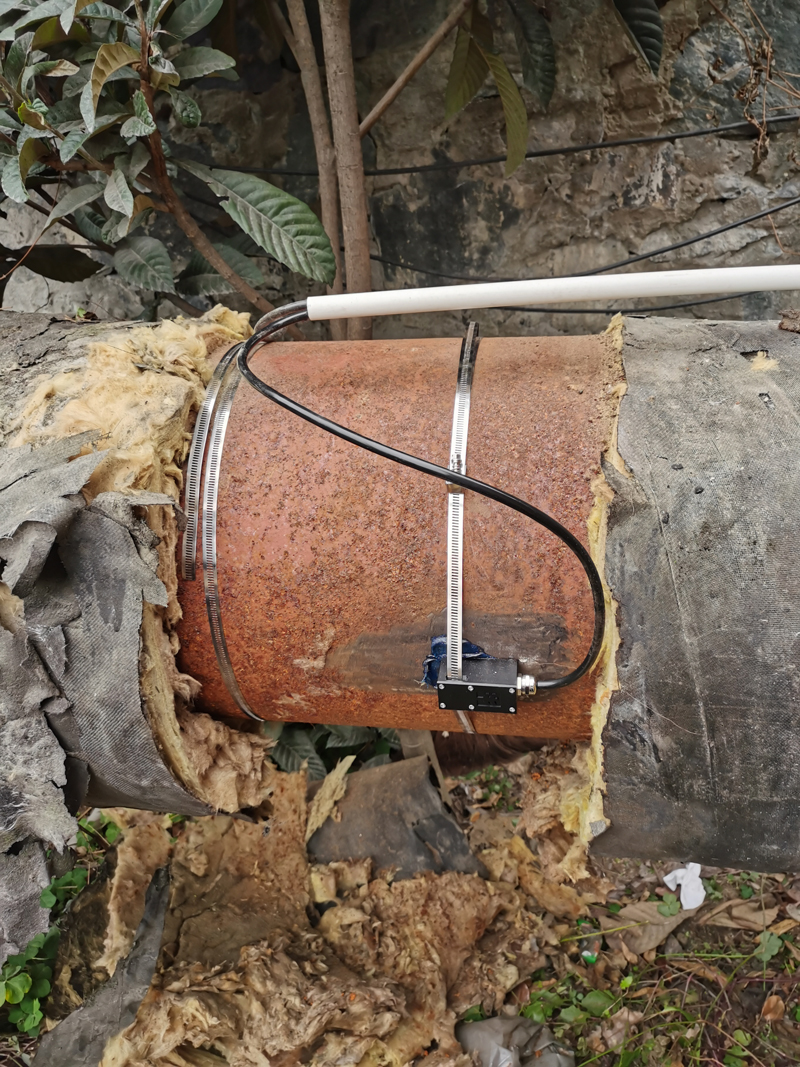

在安装外夹式传感器之前，须把管外欲安装的区域清理干净，除去锈迹、油漆，选择出管材致密部分进行传感器安装。在传感器的中心部分和管壁涂上足够的耦合剂，将耦合剂进行挤压，保证传感器和管壁之间无气泡存在，然后把外夹式传感器紧贴在管壁上捆绑好。
外夹式传感器安装方式共有三种。这三种方式分别称为V法、Z法、N 法。
现在开始对我们传感器的安装讲解：
在安装外夹式传感器之前，须把管外欲安装的区域清理干净，除去锈迹、油漆，选择出管材致密部分进行传感器安装。在传感器的中心部分和管壁涂上足够的耦合剂，将耦合剂进行挤压，保证传感器和管壁之间无气泡存在，然后把外夹式传感器紧贴在管壁上捆绑好。
注意：
对于水平管，两个传感器应安装在管道中心线上，并确保传感器安装走向与流体是同向平行的。对于水平管，两个传感器应安装在管道中心线上，并确保传感器安装走向与流体是同向平行的。在安装过程中，不应该有气泡或粒子在传感器和管壁之间。对水平管，传感器应安装在3 时和9 时的位置，避开管道顶端有气泡的部分。（请参阅传感器安装）。对于水平管，两个传感器应安装在管道中心线上，并确保传感器安装走向与流体是同向平行的。
由于本地安装条件的限制，如果传感器不能横向对称安装，必须把传感器安装在一个满足安装条件的位置：管道始终充满液体。外夹式传感器安装间距是指两只传感器相对的两个端面之间的距离。在输入全部管段参数后，查看M14所显示的安装间距值，并以此间距值安装传感器。外夹式传感器安装方式共有三种。这三种方式分别称为V法、Z法、N 法。
一般在小管径100~300mm（4＂~12＂）时可先选用V 法；V 法测不到信号或信号质量差时则选用Z法；管径在300mm（12＂）以上或测量铸铁管时应优先选用Z法。N 法是较少使用的方法，适合管径在50mm（2＂）以下管道。
安装LRF-3300S时需注意的问题：
安装LRF-3300S时需注意的问题：
1. 输入管道参数必须正确，否则将导致传感器安装不正确而不能正常工作。
2. 安装外夹式传感器时要使用足够的耦合剂使其粘贴在管道壁上，边察看流量计显示的信号强度和信号质量值，边在安装点附近慢慢移动传感器直到收到最强的信号和最大的信号质量值。
3. 确认安装距离是否符合M14所给出的传感器安装距离。
4. 信号强度如果总是0说明流量计没有接收到超声波信号，应检查与管道有关的参数是否输入正确，管道是否太过陈旧、其衬里是否太厚，管道内是否没有流体，安装是否离阀门弯头太近，流体中气泡是否过多等。
5. 应避免在电磁干扰大的环境中安装使用流量计，以免导致接受信号强度太低或波动，影响流量计正常工作。
6. 安装结束时，要将仪器重新上电，检查参数及显示结果是否正确。
