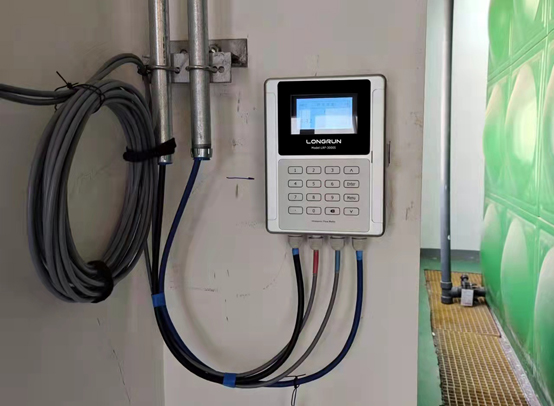

LRF-3000S是一款固定壁挂式超声波流量计，采用的是自主研发的TGA时差式的测量技术。TGA测量技术是我司研究超声波时间测量算法并参考现有各种TDC算法，最终成功研发实现的一种高速、高精度测量过程时间的算法。
LRF-3000S 可以搭配外夹式和插入式两款传感器满足客户在现场的不同需求，可广泛的应用于各种水处理行业。并可以结合RTD和温度传感器，扩充为冷（热）量表使用。
相对于其他常规流量计，LRF-3000S超声波流量计除了具有现场安装灵活性高，高响应速度以及在低流速情况下更优秀的测量能力外，还有以下特点：
1.使用独立的40万门阵列的高性能FPGA芯片。测量速率每秒可以大于300次，对比其他品牌在对测量管径内的气泡耐受率上有很大的提升。 最高可以耐受连续5秒的连续气泡。
2.信号强度增加，对各种水垢，管内生锈以及管内内衬有更大的穿透力。
3.4行显示屏，中/英文双语菜单，方便操作。
4.传感器采用我们特有生产制造工艺及配对技术，零点范围可以控制在0.03m/s 内。每一对传感器静态之间的时差＜2 纳秒，从而有效保证测量时差的真实性。
流量计采用时差方式的测量原理。它利用传感器发出的超声波在流动着的流体中的传播，顺流方向声波传播速度会增大，逆流方向则减小，在同一传播距离就有不同的传输时间，根据传输时间之差与被测流体流速之间的关系测出流体的流速。
流体的流速在管内的不同位置是不同的，其管中央的流速要比靠近管壁的流速快。流体在管道中的流速分布可以用流速截面分布图表示。通过对流量计的设置，并考虑流速的截面分布影响，从而可以计算出平均流速，再根据管道的截面积得出流体的体积流量。
超声波流量计的安装相对于其他传统流量计的安装相对是最简单的，只需要选择合适的测量点，再将传感器安装到管道上即可开始测量。
传感器安装，请先清理确定好的安装位置的管段外部，包括铁锈，油漆以及灰尘等。在传感器的前半部分跟管段上涂上足够的耦合剂，，将耦合剂进行挤压，保证传感器和管壁之间无气泡存在。
超声波流量计的安装相对于其他传统流量计的安装相对是最简单的，只需要选择合适的测量点，再将传感器安装到管道上即可开始测量。
然而测量点的选择对任何一款流量计都是至关重要的，测量的点的选择合适与否会直接影响流量计的稳定性与准确性。因此在选择合适的测量点时要求选择流体流场分布均匀的管段部分，并遵循以下的原则：
选择的流量计测量点必须保证该测量点的管路是满管，向上流动的垂直管段或者是确定满管的水平管路。注意：向下流动的垂直管路部分是非常不推荐的。
测量点要选择距上游10倍直径（10D）、下游5倍直径（5D）以内的均匀直管段，该范围内没有任何阀门、弯头、变径等干扰流场的装置。具体可以参考下图的直管段推荐值。
在水平管路上，传感器的安装应该在3点或9点钟方向。 6点和12点方钟方向安装传感器是非常不推荐的。因为6点钟方向容易有泥沙或其他杂质沉积，12点钟方向则容易有气泡。.
请确定您所选购的传感器的温度与测量现场温度是匹配的。
在测量点可以选择情况，请尽量选择一个管内壁相对较新无结垢或者结垢相对较少的管段。
超声波流量计的测量的管材必须是致密的管材，并且在安装传感器的时候一定要避免焊缝或是其他缝隙。

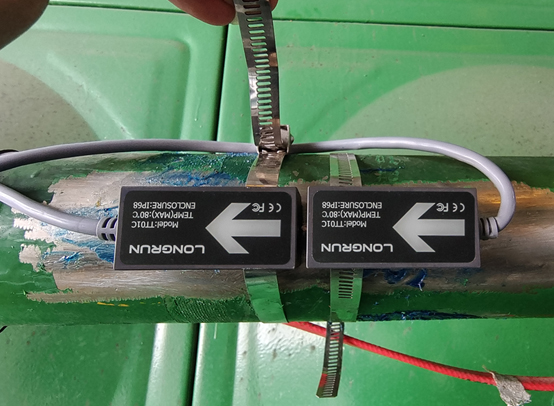

传感器安装，请先清理确定好的安装位置的管段外部，包括铁锈，油漆以及灰尘等。在传感器的前半部分跟管段上涂上足够的耦合剂，，将耦合剂进行挤压，保证传感器和管壁之间无气泡存在。
注意:
1.在安装时请确保两个传感器是在同一水平位置安装。
2.再一次强调在水平管路上，传感器的安装应该在3点或9点钟方向。 6点和12点方钟方向安装传感器是非常不推荐的。因为6点钟方向容易有泥沙或其他杂质沉积，12点钟方向则容易有气泡。
3.请确保安装的管段部分是满管。
4.请确保耦合剂涂抹在信号发生位置。
传感器间距，外夹式传感器的传感器间距是两个传感器之间端面的间距，插入式传感器的传感器间距是中心距。再输入完测量点的相关参数后， 变送器会自动计算传感器间距，请进入M14号菜单进行查看。
