除了工业生产中的流量计测量、正常固定管道类型的流量测量装置外，还经常遇到不适合管道安装或临时机动的流量测量要求。在这种情况下，外敷式超声波流量计是无接触测量仪，因此可以用于测量不容易接触和观察到的流体流动和管道泄漏。流体的流动状态不变，不会造成压力损失，易于安装，因此受到普遍欢迎。但是超声波流量计的安装条件比较严格，安装方法的准确性对数据测量也有重要影响。下面是给朋友的介绍。
以下为接线示意图：
以下为接线示意图：
外敷式传感器(即两个探头)通常通过两种方式安装：V型安装和Z型安装。

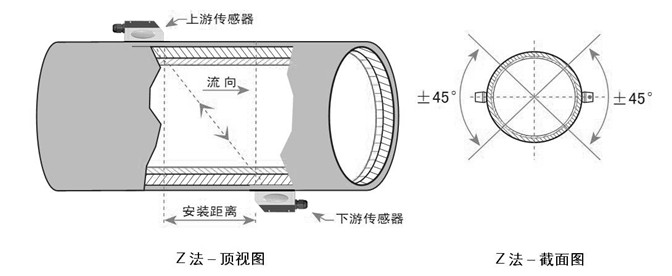

Z方法DN200mm-6000mm的管道首选Z方法，即使V法信号或信号质量不好，也可以使用P方法。安装时，请确保两个传感器之间管道轴方向的垂直距离等于安装距离，两个传感器在同一个轴面，发射方向必须是相对的(两个传感器方向朝内)。z方法是超声波直接在介质传播中发送和接收，信号不反射，因此信号强度衰减最小。因此，Z方法具有信号强度高、运行可靠的特点。
V法DN15mm-200mm的管道优先使用V法，安装时水平对齐外夹超声波流量计两个传感器，其中心线可以与管轴平行，发射方向必须相对(两个传感器方向朝内)。v法具有使用简便、准确的测量特性。请注意，如果口径低于DN50mm的管道安装精度较高，则信号强度、信号质量和传输时间高于这些参数。
2.输入测量参数以获得安装距离
开始测量之前，需要对流量计进行初始设置。设置完成后，可以从主机中获得传感器安装距离。这个距离是指两个传感器最内侧的距离，用这个数据安装传感器。
3.处理装载点
外敷式超声波流量计传感器的安装点分为上游传感器和下游传感器。处理这两个装载点时，一个装载点的处理区域与探针大小相似，另一个装载点的处理区域必须是探针大小的2、3倍(以装载点为中心)，才能调试信号。首先，清除想在馆外安装传感器的区域，生锈，去除油漆。如果还需要去除不生锈的层，最好用研磨机研磨金属光泽，然后用干净的抹布擦拭油和灰尘。
