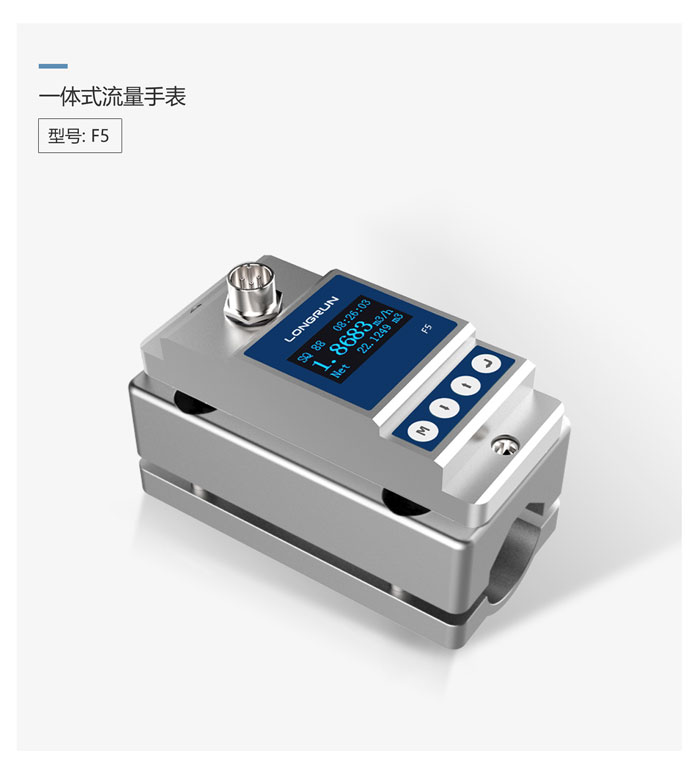

名称:一体式流量手表
型号:F5


简要描述:
F5流量手表应用目前世界最先进的时间测量芯片(时间分辨率达到50ps),是一款新一代性能稳定的外夹式流量手表。
F5流量手表是一款专用于不大于DN50管径的小管径专用外夹式流量计,解决了,普通外夹式流量计小管径不适合安装和测量的问题;
F5在结构设计上非常独特的使用圆形磁钢,实现安装时自动卡合,从安装到测量只需 2 - 3 分钟便完成;更是采用目前流行的OLED显示屏,在光线不足的环境下也能轻松读数。
F5广泛应用于生产过程流量测量和监控,产品的应用在不断有效精准控制流体的流量的同时,使得提高产品的良率,甚至节节省人员的投入,为生产企业带来效益。


产品特点:
流量计卡在管子外面,不需要额外改动管路;
不需要专业知识,根据操作指南就能完成安装和测量;
没有可动部件、没有压力损失,不需停产即可安装使;
F5能满足不同管材需求:不锈钢管、碳钢管、铜管、塑料管(PVC、PVDF、PPR、PPH、HDPE等);
F5几乎满足不同的洁净流体测量:各种酸、酒类、化学溶剂、酒精、饮料水、可口可乐等。


重量:
重量
(KG)
F5-φ9.53 F5-φ12.7 F5-φ15 F5-φ20 F5-φ25 F5-φ32 F5-φ40 F5-φ50 F5-φ63 F5-φ75 F5-φ90
0.91 0.90 0.90 0.84 0.84 0.82 0.88 0.98 1.43 1.52 1.95


配管说明:
型号 F5-φ9.53 F5-φ12.7 F5-φ15 F5-φ20 F5-φ25 F5-φ32 F5-φ40 F5-φ50 F5-φ63 F5-φ75 F5-φ90
管道外径 φ9.53 φ12.7 φ15 φ20 φ25 φ32 φ40 φ50 φ63 φ75 φ90
管道内径 8mm -- 10mm 15mm 20mm 25mm 32mm 40mm 50mm 65mm 80mm
标称叫法 DN8 -- DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80
通俗叫法 2分 -- 3分 4分 6分 1寸 1.2寸 1.5寸 2寸 2.5寸 3寸


规格尺寸:
型号 A
(mm)
B
(mm)
C
(mm)
D(mm)
min min
F5-φ9.53 25 10 58 1.5/φ9.53 6/φ14.03
F5-φ12.7 25 10 58 1/φ12.7 6/φ17.7
F5-φ15 25 10 58 1/φ12.7 6/φ17.7
F5-φ20 25 10 58 1/φ16.5 7.5/φ23
F5-φ25 25 15 58 1/φ25 4/φ28
F5-φ32 28.5 18.5 58 1/φ32 4/φ35
F5-φ40 29.5 24 68 1/φ38 9/φ45
F5-φ50 36 27 78 1/φ48 7/φ54
F5-φ63 41 32 91 1.5/φ58 8.5/φ64
F5-φ75 46.5 40 105 1/φ72 7/φ78
F5-φ90 51.5 43 119 1/φ80 13/φ92


图示:
F5手表线稿

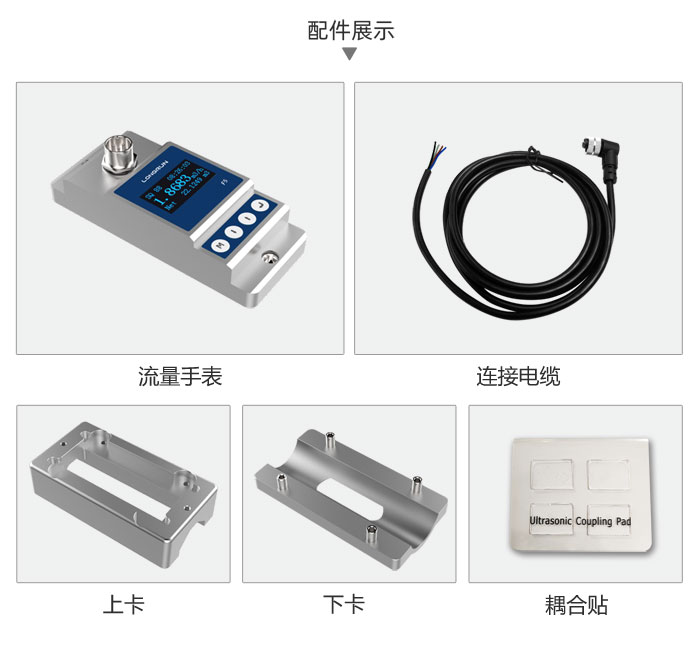

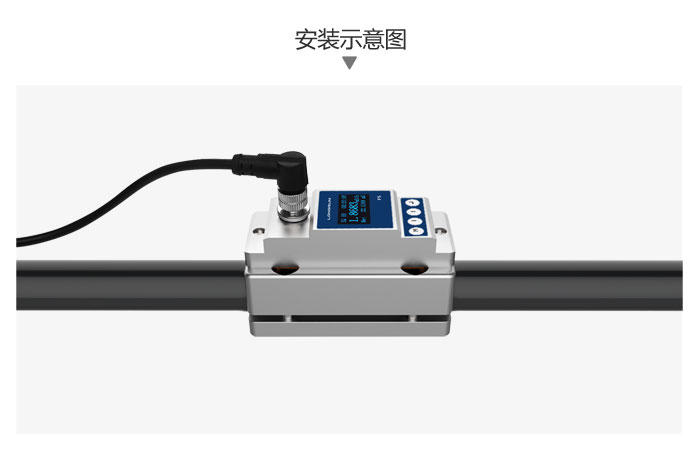

流量手表流量手表配件流量手表安装示意图流量手表OEM

产品名称 一体式流量手表
产品型号 F5
流量范围 0.1m/s~5.0m/s
准确度 ±2.0%
重复性 0.8%
测量管径 φ9.53-φ90,共11个规格
存储功能 具有日、月、年流量累积功能
模拟输出 4~20mA,最大负载600Ω
报警输出 OCT上下限报警功能(选项)
通讯接口 RS485支持Modbus通讯协议
电源 24VDC
电缆长度 1.8米
键盘 四个轻触按键
显示 OLED 128*64点阵显示
单位 支持公英制单位选择,Cubic Meters(m³),Liters(L),USA Gallons(GAL),
可按/hour(每小时)、/min(每分钟),出厂默认单位为m³/h
累计器 6位流量累计器
适合管材 不锈钢、碳钢、铜管、塑料管
外壳材质 铝合金
环境温度 0℃~50℃
介质温度 0℃~50℃
环境湿度 相对湿度0~95%,无凝结
防护等级 IP54

●F5 一体式流量手表样册(点击查看)
